ユーロバッグ 取り付けマニュアル

このページでは、ユーロバッグの取り付け方法についてご説明しています。
このページの取り付け方法をお勧めするシリーズは、「ユーロバッグ」です。

壁面への設置

【ご注意】
取付マニュアルは購入前のご参考のために概要を掲載しているもので、お客様ご自身による施工をお勧めするものではありません。
実際の施工にあたっては、専門の工事業者などにご依頼いただきますようお願いいたします。

壁面への設置

ポストを設置したい壁面に、アンカープラグを差し込むための下穴を開けます。※強度不足を防ぐため、穴開け位置はブロック目地を避けるようにして下さい。
【ご注意】…サイディング壁など、内面が中空の壁面の場合は、別途パラシュートアンカーなどをご購入いただく必要があります。

壁面への設置

ポスト背面に、φ5mmの穴を開けます。※浸水の原因になりますので、φ5mmより大きい穴を開けないようにご注意下さい。

壁面への設置

(1)で壁面に開けた下穴にアンカープラグ(付属品)を埋め込みます。
(2)でポスト本体に開けた穴を通して、付属の木ネジでポストを壁面に取り付けます。取り付け後、浸水防止のためネジ周辺にコーキング処理を施して下さい。

専用ポールでの設置

【ご注意】
取付マニュアルは購入前のご参考のために概要を掲載しているもので、お客様ご自身による施工をお勧めするものではありません。
実際の施工にあたっては、専門の工事業者などにご依頼いただきますようお願いいたします。

ポスト背面穴開け

ポスト背面に、φ5mmの穴を開けます。
※浸水の原因になりますので、φ5mmより大きい穴を開けないようにご注意下さい。
※図はフェイサス・フラットタイプを例に示していますが、フェイサス・ラウンドタイプも同様の方法で取り付けられます

ポールに専用アダプタを取り付ける

専用アダプタのネジ穴の位置に合わせて、ドリルでポールに穴を開けます。
次に、専用アダプタを皿ネジ(付属品)でポールに固定します。

ポールにポストを取り付ける

ポールを地面に埋め込みます。(2)でアダプタを取り付けたポールに、ポスト本体をネジ(付属品)で固定します。
取り付け後、浸水防止のためネジ周辺にコーキング処理を施して下さい。

据置台座による設置

【ご注意】
取付マニュアルは購入前のご参考のために概要を掲載しているもので、お客様ご自身による施工をお勧めするものではありません。
実際の施工にあたっては、専門の工事業者などにご依頼いただきますようお願いいたします。

据置台座 パーツ説明

「据置台座」は、ポストを門塀の上などに設置するためのオプションパーツ(選択式有料オプション)です。据置台座は、図のように上部と下部に分かれたパーツ構成になっています。

下穴開け

ポストを設置したい門塀などに、アンカープラグを差し込むための下穴を開けます。

下部パーツ固定

(1)で開けた下穴にアンカープラグ(付属品)を埋め込みます。ボルト・ワッシャ(ともに付属品)を使用して、据置台座の下部パーツを固定します。

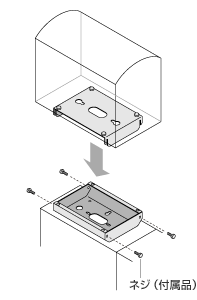

上部パーツ固定

付属のボルトとナットを使用して、ポスト本体の底面に据置台座の上部パーツを固定します。

ポスト取り付け

据置台座・上部パーツを取り付け済みのポスト本体を、(2)の据置台座・下部パーツに合わせます。
付属のネジを使用して、側面の4カ所から固定します。
